Nachdem wir vor einiger Zeit bereits eine Anleitung zu dem 3,5″ Osoyoo Touchscreen veröffentlicht haben, folgt nun ein Beitrag zu dem 5″ LCD-Display aus dem Hause SpotPear. Dieser kleine HDMI-Touchbildschirm bietet euch eine maximale Auflösung von  800×480 und liegt preislich bei etwa 25 Euro inkl. Versand aus China.

Bestellen

Das 5″ Touch-Display könnt ihr wieder direkt bei AliExpress finden. Je nach Händler und aktuellem Wechselkurs, schwankt der Preis zwischen 23 und 28 Euro inklusive Versand nach Deutschland. Nachfolgend haben wir euch die entsprechende Produktseite verlinkt:

• 5″ HDMI-Touch Display für Raspberry Pi

Lieferumfang

Im Lieferumfang befindet sich neben dem eigentlichen Touch-Display auch ein passender Eingabestift aus Kunststoff, ein kleiner HDMI-Stecker, sowie eine kleine Mini-CD mit den entsprechenden Treibern. Natürlich können wir diese auch direkt aus dem Internet von der Herstellerseite herunterladen. Weiterhin werden von dem Hersteller übrigens noch kleine Abstandshalter sowie dazu passende Schrauben mitgeliefert.

Anschluss

Das Display verfügt sowohl über GPIO-Pins wie auch einen HDMI-Anschluss. Die GPIO-Pins dienen unter anderem für die Stromversorgung sowie für die Übermittlung der Touch-Eingaben. Sobald wir das Display also auf unseren Raspberry Pi aufgesteckt haben, können wir auch die kleine HDMI-Brücke zwischen unserem Raspi sowie dem Touch-Display einführen.

Konfiguration

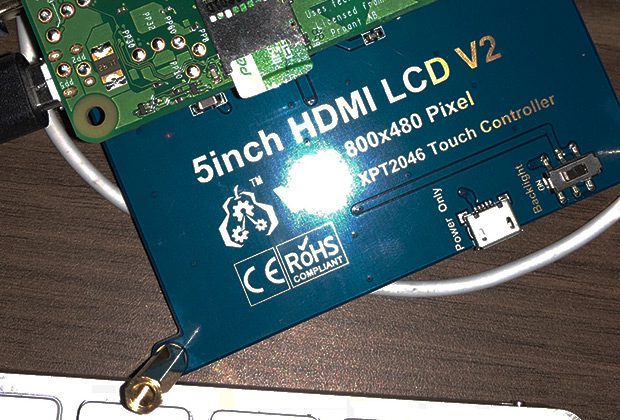

Das Display verfügt über einen kleinen An- und Ausschalter für die Hintergrundbeleuchtung – stellt also zunächst sicher, dass dieser auch eingeschaltet ist. Am Anfang solltet ihr außer Pixelsalat noch nicht viel auf dem Display erkennen können, daher widmen wir uns nun der Treiberinstallation zu.

Zunächst müssen wir die entsprechende Software aus dem Internet herunterladen, dazu geben wir in unsere Konsole folgendes ein:

wget http://www.spotpear.com/download/diver24-5/LCD-show-171219.tar.gz

Danach entpacken wir die heruntergeladene .tar.gz-Datei mit dem folgenden Befehl:

tar xvf LCD-show-171219.tar.gz

Anschließend müssen wir in den nun entpacken Ordner wechseln, dazu geben wir folgendes in das Konsolenfenster ein:

cd LCD-show/

Die eigentliche Installation des passenden Treibers für das 5″ Touchdisplays, starten wir nun mit:

sudo ./LCD5-show

Nach diesem Vorgang startet unser Raspberry Pi neu und das Display sollte nun Ordnungsgemäß funktionieren, auch die Touch-Funktion sollte dann unterstützt werden.

Alternative Downloadquellen

Sollte der Download auf der Herstellerseite nicht mehr Verfügbar sein, so haben wir euch hier noch einige alternative Downloadquellen eingebunden:

• Download @ Uploaded.net
