WS2812B: Maximale Länge & Stromversorgung

Vor kurzem haben wir bereits in einem Versuch einige WS2812B-LED’s mit unserem Arduino Nano angesteuert. In diesem Artikel möchten wir euch nun auch nochmal zusätzliche Kaufhinweise bezüglich der WS2812B-LED-Strips bereitstellen, insbesondere auch was es bei der Stromversorgung zu beachten gibt.

Stromverbrauch von WS2812B-LED’s

So gut wie alle WS2812B LED’s haben bei voller Helligkeit einen Stromverbrauch von ca. 60 mA. Dieser Wert wird erreicht, sobald die LED in Weiss auf der maximalen Helligkeitsstufe (FastLED Wert 255) leuchtet. Solltet ihr also einen LED-Strip mit 60 WS2812B-LED’s ansteuern wollen, so benötigt ihr ein Netzteil mit mindestens 3,6 A Stromstärke bei 5 Volt (0,06 A x 60 LED’s = 3,6 A).

Stromstärke des Netzteils berechnen:

0,06 A x LED Anzahl = Benötigte A (Ampere) des 5V-Netzteils

Falls ihr nie alle LED’s gleichzeitig in der Farbe Weiss mit voller Helligkeit aufleuchten lassen wollt, könnt ihr auch ein leistungsschwächeres Netzteil benutzen – bei bunten Lichteffekten mit weniger Helligkeit reicht dann meist schon ein 1 A oder 2 A Netzteil aus (für 60 LED’s).

Maximale Länge der LED-Strips

Ein weiterer wichtiger Punkt, ist auch die maximale zulässige Länge der WS2812B-LED-Strips: Maximal gibt es nur 5 Meter an einem Stück zu kaufen, bereits diese sollte man jedoch ausschließlich für bunte Lichteffekte nutzen und nicht für eine dauerhafte Beleuchtung in Weiss. Grund hierfür ist unter anderem der enorme Spannungsabfall der zu Helligkeitsschwankungen führt, sowie die recht hohe Einspeiseleistung an den ersten LEDs des Strips.

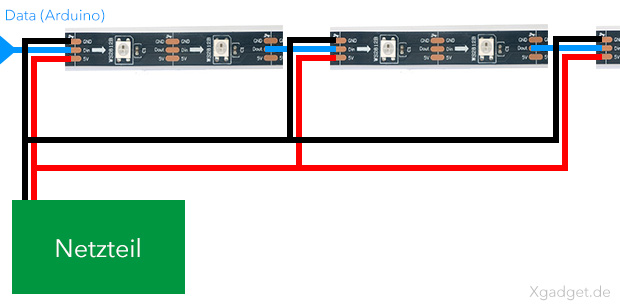

Wer dennoch ohne Helligkeitsabstufungen einen LED-Strip betreiben möchte, muss daher für zusätzliche Einspeisepunkte am WS2812B-Strip sorgen. Für eine durchgehende, gleichmäßige Beleuchtung empfehlen wir daher einen neuen Einspeisepunkt alle ein bis zwei Meter – zum besseren Verständnis haben wir hier noch einen entsprechenden Schaltplan eingebunden:

ws2812b-led-strip-einspeisung

Mit einem solchen Aufbau sind, ein entsprechend leistungsstarkes Netzteil vorausgesetzt, auch Lichterketten auf WS2812B-Basis von 100 Meter Länge oder mehr möglich.

WS2812B Händler

Da besonders der Kauf von längeren WS2812B-Strips recht teuer werden kann, solltet ihr auch den Kauf direkt aus China in Betracht ziehen. Bei AliExpress könnt ihr so z.B. einen 5 Meter Strip mit 30 LED’s pro Meter für günstige 15 – 20 Euro erwerben, in Deutschland müsstet ihr dagegen für das gleiche Produkt 35 – 70 Euro ausgeben. Bis zu einem Wert von ca. 25 Euro fallen für euch auch keine Zollgebühren bei einem Kauf aus China an – der Versand erfolgt meist innerhalb von 14 Tagen:

WS2812B LED-Strip bei AliExpress kaufen*



WS2812B: Ampere berechnen und maximale Länge.
